單級離心泵由于其用途的不同，有很多型號，它們的結構也各不相同。在此，只介紹較常用的IS型和S型兩種單級離心泵的結構。
IS型泵屬于單級單吸懸臂式離心泵，該系列泵是我國第 一個按國際標準設計、研制的，全系列共有29個品種，結構可靠、振動小、噪聲低、效率高、吸人壓力不大于0. 3MPa，較老型號B型泵具有更廣泛的優點，適用于化工生產連續操作的要求。IS型泵適用于輸送清水和性質與水相似的液體，流量范圍為6. 3～400mVh，揚程范圍為8～125m，配用電動機功率為0 5～55kW，工作溫度在80℃度下，工作轉速為2900r/min或1450r/min。
圖2-2所示為IS型離心泵的結構圖。主要有泵殼、泵蓋、葉輪、泵軸、密封環、軸套、泵體、填料及填料壓蓋等組成。通過加長彈性聯軸器使泵軸與電動機相聯接，自進口方向看葉輪逆時針旋轉。檢修時，拆下加長聯軸器的中間連接體，即可取下泵的轉子，故檢修方便。

正常工作時，泵軸4及葉輪3等組成的轉動部件，由電動機通過聯軸器帶動一起運轉，使葉輪內的液體產生離心力，獲得一定的能量后從出口排出；同時，由于葉輪人口處負壓的作用，將液體由人口吸人葉輪，使液體不斷地由入口經葉輪送至出口。為防止葉輪出口處的高壓液體從泵殼內回流至葉輪入口，造成內泄漏，在泵體上鑲有密封環5，密封環與葉輪入口處的間隙較小，能起到一定的密封作用。為防止葉輪出口的高壓液體經葉輪背側沿泵軸泄漏至泵外，造成外泄漏，在軸套與泵蓋之間留有填料函，裝上填料，并以填料壓蓋將填料壓緊，阻止液體外泄。
液體以低壓進入葉輪，而在高壓下流出葉輪，也就是說，葉輪人口處液體的壓力較低，葉輪背側的壓力較高，而且由于葉輪前后蓋板形狀的不對稱，使得葉輪兩側受到的液體壓力不相等，因而產生了軸向推力，如圖2-3所示。這個軸向推力作用在葉輪上，通過葉輪螺母傳遞到整個轉子上，使泵的整個轉子發生向葉輪吸人口方向的竄動，引起泵的振動，軸承發熱，甚至損壞零件。為避免軸向推力的不良影響，圖2 2所示的IS型泵采用了在葉輪后蓋板開平衡孔圖2 3離心泵軸向力示意圖的方法。即在葉輪的后側用鉆頭鉆出小孔，并在泵蓋與葉輪后蓋板之間加工出類似干密封環的結構，使葉輪背側一部分的壓力與人口壓力相等，從而平衡掉絕大部分的軸向推力。

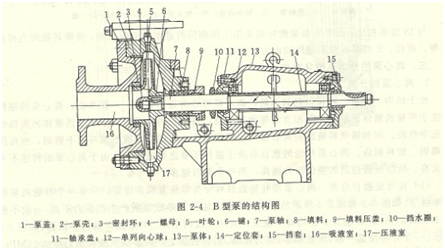

單級懸臂式離心泵有前開門式和后開門式兩種結構。前開門式為葉輪前面為泵蓋，后面為泵殼；而后開門式與前開門式相反，葉輪前面為泵殼，后面為泵蓋。圖2-2所示的IS型泵的結構為后開門式，圖2-4所示的B型泵的結構為前開門式.
